Устройство раскладки на гладком валу

Производимые модели: GP3-15, GP3-20/22, GP3-30/25, GP3-40, GP3-50, GP3-60

Устройство раскладки на гладком валу - это устройство для равномерного укладывания кабелей и других намоточных изделий на катушки любой ширины.

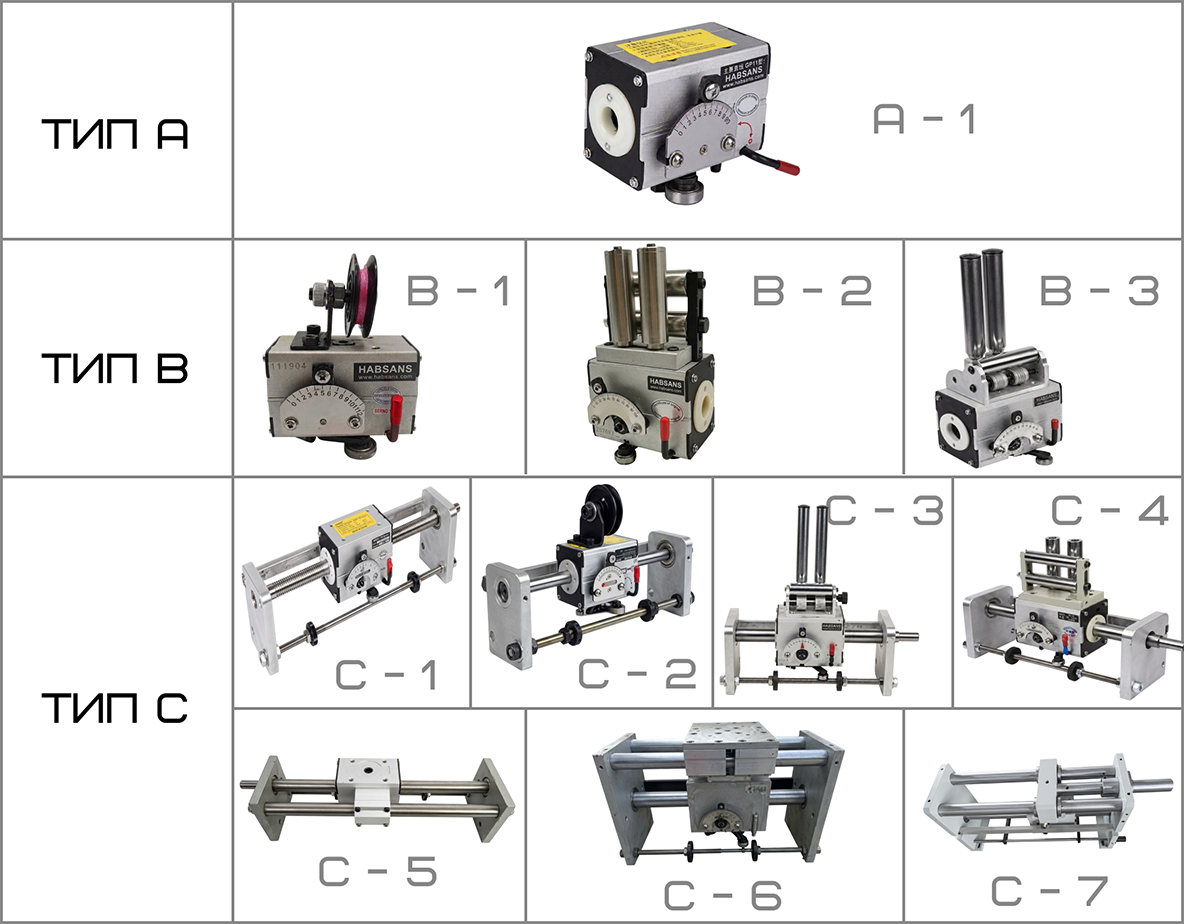

Устройство раскладки на гладком валу
  • Срок изготовления линии: 3 календарных дня.
  • Сервисное обслуживание: Доступный сервисный центр в России, а также онлайн поддержка и удаленная диагностика.
Технические параметры устройств раскладки GP3
Модель Диаметр вала, (мм) Макс. шаг раскладки, (мм) Макс. прочность на сдвиг, (H) Макс. прочность на сдвиг, (кг)
GP3-15 15 11 110 11
GP3-20/22 20 16 160 16
GP3-30/25 30 25 260 26
GP3-40 40 32 420 42
GP3-50 50 40 700 70
GP3-60 60 48 1000 100

Общая информация об устройстве раскладки на гладком валу

Раскладчик на гладком валу предназначен для равномерного укладывания кабелей и других намоточных изделий на катушки любой ширины.

Принцип работы линейного укладчика основан на использовании взаимодействия силы трения между приводным валом и кольцом вала для преобразования вращательного движения приводного вала в линейное движение укладчика в обоих направлениях по гладкому валу. Механизм шарикового подшипника используется для переключения хода шага. Изменяя угол держателя зажима вала, можно регулировать скорость перемещения шага по гладкому валу. Использование раскладчика кабеля требует применения двигателя для передачи мощности, чтобы приемная катушка и стержень вращались синхронно. В зависимости от толщины провода следует подобрать подходящую цепную или ременную передачу. В общем случае, соотношение скоростей вращения стержня и оси намотки составляет от 1:1 до 1:5.

Чертеж устройства раскладки и список деталей
  1. Головка устройства
  2. Направляющая станина
  3. Вертикальный ролик
  4. Горизонтальный ролик
  5. Гладкий вал
  6. Опорная пластина
  7. Направляющая
  8. Винтовой шток
  9. Стопор
  10. Регулировочный болт
  11. Шпонка
Схема раскладочного устройства
Чертеж раскладчика
Габаритные и присоединительные размеры раскладочного устройства
Модель D1 D2 L1 L2 L3 L4 L5 L6 H1 H2 Md Шпонка (ширина * глубина)
GP3-15 Ø 15 Ø 15 430 14 70 - 36 - 75 15 M8 5x2.5
GP3-20 Ø 20 Ø 15 450 15 84 - 45 30 90 15 2M8 5x2.5
GP3-30 Ø 30 Ø 20 500 18 125 70 57 40 105 20 2-M8 6x3
GP3-40 Ø 40 Ø 25 800 20 160 80 55 40 120 25 2-M10 8x4
GP3-50 Ø 50 Ø 35 1000 22 220 130 58 40 160 25 2-M10 10x5
GP3-60 Ø 60 Ø 45 1200 25 220 150 58 40 180 25 2-M10 10x5
Чертёж раскладчика
Габаритные и присоединительные размеры раскладочного устройства
Модель H1 H2 H3 H4 H5 H6 H7 L1 L2 L3 L4 L5 L6 d1 Md
GP3-15 66 - - 32 48 16 38 92 24 52 14 - 40 - 4-М6
GP3-20 85 50 215 40 60 18 40 111 35 68 14 30-60 70 25 4-М6
GP3-22 85 50 215 40 60 18 40 111 40 68 17.5 30-60 60 25 4-М6
GP3-30 105 50 215 60 70 20 42 135 55 85 14 30-60 70 25 4-М6
GP3-40 120 60 315 72 78 28 46 165 70 105 18 30-70 72 32 4-М8
GP3-50 160 85 400 104 116 36 70 220 90 132 35 40-95 90 38 4-М8
GP3-60 182 90 460 110 130 36 70 240 90 150 35 40-120 104 38 4-M8
  1. Монтажные аксессуары: В верхней части раскладчика (рис. 6) есть четыре резьбовых отверстия, предназначенные для установки кронштейна с направляющим роликом или другим вспомогательным оборудованием. Компоненты раскладчика
  2. Регулировка балансировочного подшипника: С помощью направляющих роликов (С и D) и направляющих рельсов (A) производится регулировка направляющих рельсов (см. рис. 7). Если расстояние между двумя роликами не соответствует ширине направляющей рейки, открутите болт на нижнем ролике (D), вращайте гайку (B) до тех пор, пока не будет достигнут соответствующий зазор для перемещения каретки. Компоненты раскладчика
  3. Регулировка шага: на шкале (A) складной клетки (см. рисунок 8) имеются деления от 0 до 10, которые используются для установки [шагов перемещения каретки. Для установки необходимого значения необходимо нажать на индикатор (B), затем разделить его на коэффициент и установить необходимое значение. Компоненты раскладчика
  4. Ручка разблокировки: При установке GP 3-20 на гладкий вал (Б) ручка (А) должна находиться в ослабленном состоянии (рис. 9) (горизонтальное положение «0»). Когда руки находятся в ослабленном состоянии, каретка свободно перемещается по гладкому валу любом направлении. Чтобы привести станок в рабочее состояние, необходимо вернуть рукоятку в вертикальное положение (положение «І»). Компоненты раскладчика
  5. Направление вращения вала: Направление вращения гладкого вала (C) связано с положением триггера (B) (реверсивным механизмом). Чтобы изменить направление вращения вала, необходимо сбросить положение триггера до 180°. Компоненты раскладчика Компоненты раскладчика
  6. Регулировка осевого давления подшипника (регулировка тяги): На складной каретке имеются две гайки для регулировки осевого давления подшипников: одна в верхней части по центру (рис. 12), другая в нижней левой части (рис. 13). Небольшой поворот гайки меняет давление на подшипник. Если давление не соответствует требуемому значению, отрегулируйте две гайки в подходящее состояние. Компоненты раскладчика
  7. Регулировка погрешности шага вперед и назад: если шаги левой и правой конфигурации (движение каретки влево и вправо) не совпадают, проводится коррекция. Ослабьте болт (A) и регулируйте выпуклую гайку (B) до достижения нужного значения. Затем затяните болт. Компоненты раскладчика
  8. Обслуживание: При эксплуатации складной каретки гладкий вал (А) необходимо регулярно смазывать маслом, чтобы рабочая поверхность оставалась смазанной. Если складная каретка не используется, ручка свободного перемещения (В) должна находиться в положении «0». Разборка складной рамы не допускается. Компоненты раскладчика

Вопросы-Ответы по устройствам раскладки на гладком валу

Для чего нужно раскладочное устройство?

Раскладочное устройство предназначено для равномерной укладки длинномерных изделий на катушки, в бухты любой ширины или на барабаны.

Для каких изделий применяется раскладчик на гладком валу?

Применяется для кабелей, электрических проводов, канатов, проволоки и резиновых профилированных изделий.

Какие преимущества использования раскладчика кабеля на катушку?
  • Снижение риска повреждения кабеля.
  • Увеличение скорости и эффективности процесса укладки
  • Равномерное распределение кабеля, что облегчает последующее обслуживание.
  • Снижение трудозатрат и повышение безопасности для рабочих.
